Wir als Quakes helfen Ihnen ihre Ideen umzusetzen. Vom ersten Schritt an sichern wir ihre Projekte und Bauvorhaben zuverlässig ab.
Als Sachverständigenbüro Flaitz sammeln wir seit über 20 Jahren Erfahrung im Bereich Beweissicherung und Erschütterungen. Um unsere Erfahrung konzentriert, bundesweit und länderspezifisch für Sie umsetzen zu können, legt Quakes den Focus auf diese Bereiche.
Unsere
Stärken
Üblicherweise werden aus der Ferne die über den Untergrund übertragenen mechanischen Schwingungen mit potentiell schädigender oder belästigender Wirkung (Erschütterungen) in Gebäuden ermittelt. Grundlage für untereinander vergleichbare, quantitative Erschütterungsmessungen ist die DIN 4150, Erschütterungen im Bauwesen mit den beiden Teilen
A) Einwirkung auf Menschen in Gebäuden (DIN 4150, Teil 2) und
B) Einwirkung auf bauliche Anlagen (DIN 4150, Teil 3).
In der Norm befindet sich ein Beurteilungsverfahren mit Anhaltswerten für die Einwirkungen auf Menschen bzw. für die Einwirkung auf bauliche Anlagen.
Anwendungsbereiche
Anwendungsbereiche finden sich überall, wo Erschütterungen erzeugt werden, welche zu erheblichen Belästigungen von Menschen in Gebäuden oder Schäden an baulichen Anlagen führen könnten.
Einwirkungen auf Menschen
Es wird an der Stelle der stärksten Erschütterung im zu untersuchenden Raum gemessen. Dies ist für die vertikale Komponente in der Regel der Fußboden in Deckenmitte. Die Messzeit richtet sich nach dem Auftreten (Uhrzeit, Dauer, Häufigkeit, Regelmäßigkeit) der Erschütterung. Gegebenenfalls muß eine Dauermessstelle eingerichtet werden (siehe Abb. 2).
Einwirkungen auf bauliche Anlagen
Gemäß DIN 4150-3 wird zwischen kurzzeitigen Erschütterungen, z. B. verursacht durch einen Betonbrecher und Dauererschütterungen, z. B. angeregt durch eine Vibrationsramme, unterschieden. Bei Dauererschütterungen können Resonanzschwingungen am Bauwerk oder Bauteil auftreten und damit Materialermüdungen bewirken.
Für die Beurteilung der Erschütterungseinwirkungen auf bauliche Anlagen sind Messungen an verschiedenen Positionen des Bauwerks (i. d. R. Fundament, Außenwand oberste Deckenebene und Deckenmitte) solange notwendig, bis repräsentative Schwingsignale beobachtet werden können. Zur Beurteilung gemäß den DIN-Anhaltswerten werden die Maximalwerte herangezogen.
Dauer der Erschütterung
Kurzzeitige Erschütterung:
In Hinsicht auf die Beurteilung der Erschütterungswirkung auf das gesamte Bauwerk werden die drei Raumkomponenten der Schwinggeschwindigkeit am Fundament des Bauwerkes sowie die beiden horizontalen Raumkomponenten in der Ebene der obersten Vollgeschossdecke gemessen.
Dauererschütterungen:
Bei Dauererschütterungen besteht die Gefahr von Resonanzschwingungen im gesamten Bauwerk. Die Maximalwerte treten in der Regel in der obersten Deckenebene auf. Bei Anregung der Bauwerke in Oberschwingungen können die Maximalwerte auch in anderen Ebenen erreicht werden. Zur Beurteilung gibt die DIN nach Gebäudeart unterschiedene Anhaltswerte vor.
Das System:

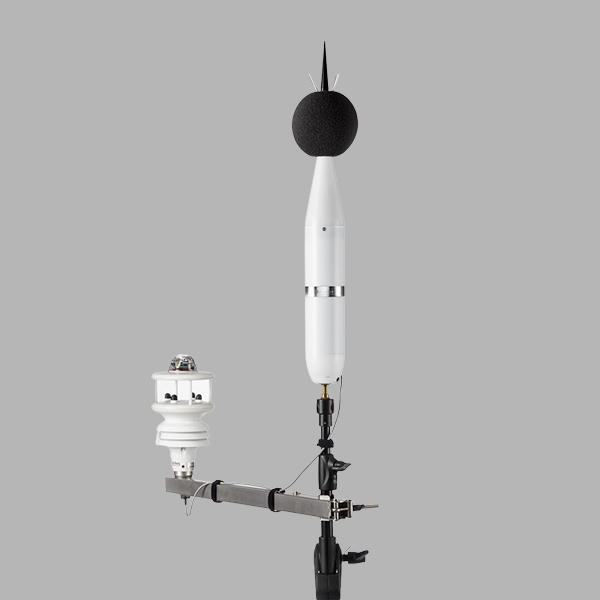

LÄRMMESSSTATION Svantec SV 307A
Die SV 307A ist die eichfähige "All-in-One" Klasse 1 Messstation für die unbeaufsichtigte Lärmüberwachung.
Alle Komponenten sind in der Station integriert (Schallpegelmesser, wetterfestes Mikrofon, Kalibrieroszillator)
Sie hat einen eingebauten akustischen Kalibrator zur kontinuierlichen Prüfung der Mikrofonempfindlichkeit. Diese patentierte Technologie sorgt für eine rechtzeitige Erkennung von Messabweichungen und meldet diese sofort. Die SV 307A nutzt ein integriertes 4G-Modem, um SMS- und E-Mail-Alarme zu versenden und Messdaten an den SvanNET-Webservice zu senden. Über den Webservice können Benutzer jederzeit Konfigurationseinstellungen und Messergebnisse ortunabhängig einsehen und Messdaten downloaden. Die Messstation ist PTB-bauartzugelassen.
Umweltlärm, der durch Verkehr (Bahn, Flugzeuge, PKW, LKW etc.), Industrie oder auch Freizeitbeschäftigungen verursacht wird, ist eines der zentralen Umweltprobleme in Deutschland. Immer mehr Bürger beschweren sich über die zunehmende Lärmbelastung. Umweltlärm zu messen ist eine anspruchsvolle und wichtige Aufgabe.
Die vorsorgliche oder auch präventive Beweissicherung ist ein äußerst wichtiges Element des Risikomanagements. In vielen Fällen können später eingebrachte Haftungsansprüche nur Dank der vorsorglichen Beweissicherung objektiv bewertet werden.
Eine präventive Beweissicherung sollte bei allen innerstädtischen Baumaßnahmen sowie bei Grundwasserabsenkungen, Abbruchmaßnahmen sowie Baumaßnahmen nahe anderer Gebäude oder auch gefährdeter Infrastruktur durchgeführt werden. Die Beweissicherung dient der Vorsorge. Der Bauherr sollte hierzu den Zustand fremder Sachen (z. B. Grundstücke, Bauten, Einfriedungen, Verkehrswege, Gleise, Leitungen etc.) , die im möglichen Einflussbereich der Massnahmen liegen noch vor deren Beginn objektiv durch ein unabhängiges Ingenieurbüro aufnehmen lassen.
Solche Beweismittel dokumentieren den Ausgangszustand, da dieser bei Eintritt von Schäden meist nicht mehr rekonstruiert werden kann.
Wir führen seit rund 20 Jahren Beweissicherungen für die öffentliche Hand, institutionelle Investoren und private Bauherren durch.
Weitere Infos hierzu finden Sie bei unserem angegliederten Sachverständigenbüro: www.sv-flaitz.de/die-beweissicherung-2/
Die Messung von Setzungen und Neigungen im Bauwesen ist ein entscheidender Aspekt der Bauüberwachung. Diese Messungen ermöglichen es Ingenieuren und Bauherren, Veränderungen in Strukturen und Gebäuden zu überwachen und frühzeitig auf potenzielle Probleme zu reagieren.

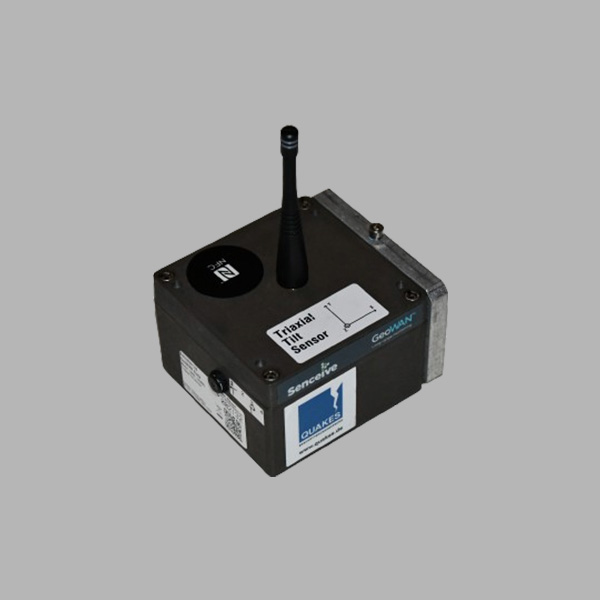

Mithilfe unserer hochentwickelten Senceive-Sensoren sind wir in der Lage, ein äußerst präzises Monitoring von Neigungen und Setzungen zu gewährleisten. Dieses Monitoring ist von entscheidender Bedeutung für die Bauüberwachung. Unser System bietet zudem die Möglichkeit der Alarmierung, um im Falle einer signifikanten Setzung oder Neigung unverzüglich die Baustelle und die relevanten Projektbeteiligten zu benachrichtigen.
Unser flexibles System besteht aus einem Gateway, das die erfassten Daten zuverlässig in unsere Cloud überträgt, und einer variablen Anzahl von Sensoren, wobei für jedes Gebäude mindestens zwei Sensoren empfohlen werden. Das Gateway erfordert eine Stromversorgung und kann frei in der Nähe der Sensoren platziert werden. Dank des GeoWAN-Systems verfügen wir über beeindruckende Übertragungsreichweiten von mehreren Kilometern, die je nach umgebender Bebauung variieren können.
Die eigentlichen Sensoren zur Messung von Neigungen und Setzungen können mittels Verschraubung, Magnetmontage oder Klebebefestigung sicher an den Gebäuden angebracht werden. Dies ermöglicht eine anpassbare und vielseitige Implementierung des Systems, um den spezifischen Anforderungen eines Projekts gerecht zu werden.
Fakten
schaffen
Durch unsere ausgewählten Partner in Bezug auf unsere Messsysteme stehen wir zu jeder Zeit und an jedem Ort für Zuverlässigkeit und Aktualität.
Unsere
Projekte
Jedes Projekt ist einzigartig. Entscheidend sind Bausubstanz, Übertragungsweg und Ausführung der Arbeiten.
